شیر هیدرولیک چک پایلوت دار (Double Acting Pilot Check Valve)، برند PASKAL و HIKA
معرفی و مشخصات فنی
شیر هیدرولیک چک پایلوت دار (Pilot Check Valve) یکی از اجزاء کلیدی در سیستم‌های هیدرولیک صنعتی به شمار می‌رود که وظیفه آن کنترل دقیق سیال (روغن هیدرولیک) و جلوگیری از برگشت آن در مسیرهای معین است. نمونه‌های موجود از این شیرها، ساخت برندهای معتبر PASKAL و HIKA بوده و کیفیت و طول عمر بالایی دارند.
ویژگی‌ها و مشخصات اصلی:
قابل نصب در خط (In-line installation)
جنس بدنه: فولاد مقاوم (DIN 1.7225)، آبکاری سطح نیکل جهت جلوگیری از خوردگی
رنج ویسکوزیته کاری: 10 تا 500 mm²/s
حداکثر فشار کاری: معمولاً 250 تا 350 بار (بسته به سایز و مدل)
میران نشتی خیلی کم: حداکثر 0.25 سانتی‌متر مکعب در دقیقه
سازگاری با روغن‌های هیدرولیک مطابق استاندارد ISO 6743/4
در انواع سایزها و مدل‌ها: 1/2 اینچ، 3/4 اینچ و …
نقشه عملکرد مدار هیدرولیکی روی بدنه حک شده است
مزایا
قفل کردن امن سیلندرها: اجازه نمی‌دهد که جک هیدرولیک ناخواسته باز یا بسته شود
افزایش ایمنی سیستم و اپراتور
قابل استفاده در مدارهای نیازمند قفل کامل هیدرولیک
طول عمر بالا و مقاومت عالی در برابر نشتی
نصب سریع و آسان در خطوط فشار بالا
بدنه مستحکم و ضدزنگ
کاربردها
قفل کردن سیلندرهای هیدرولیک در صنایع مختلف، از جمله:
ماشین‌آلات راه‌سازی
جرثقیل‌ها و بالابرها
پرس‌های صنعتی
خطوط تولید اتوماتیک
ماشین‌آلات تزریق پلاستیک و صنایع خودروسازی
نحوه عملکرد و استفاده
این شیرها به صورت پایلوت عمل می‌کنند؛ یعنی تا زمانی که سیگنال کنترلی (فشار پایلوت) ارائه نشود مسیر سیال بسته می‌ماند و وقتی فشار کنترلی وارد شود، اجازه عبور سیال و حرکت جک صادر می‌شود. این قابلیت، کنترل دقیق جک‌ها و محافظت سیستم در حالت اضطراری را ممکن می‌کند.

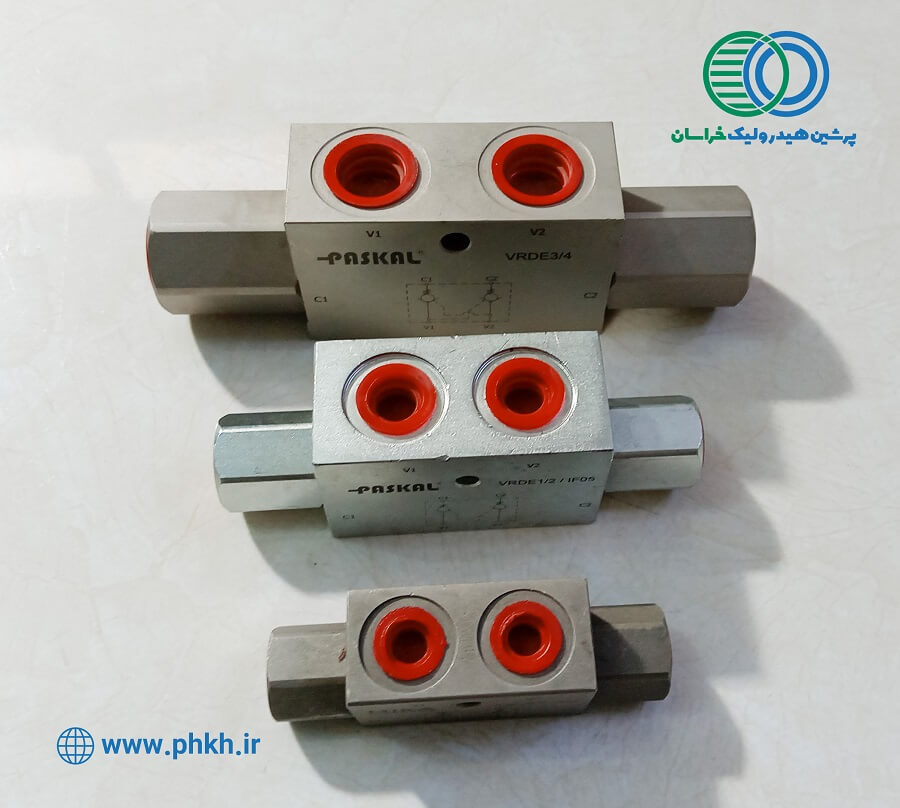

انواع اندازه‌ها و مدل‌ها

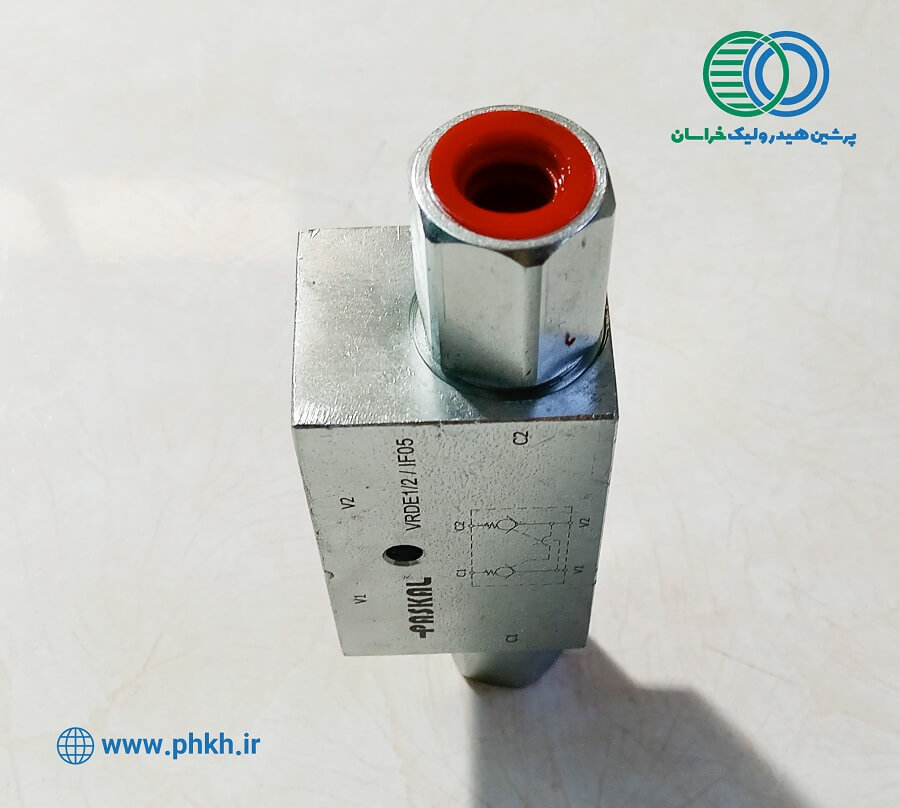

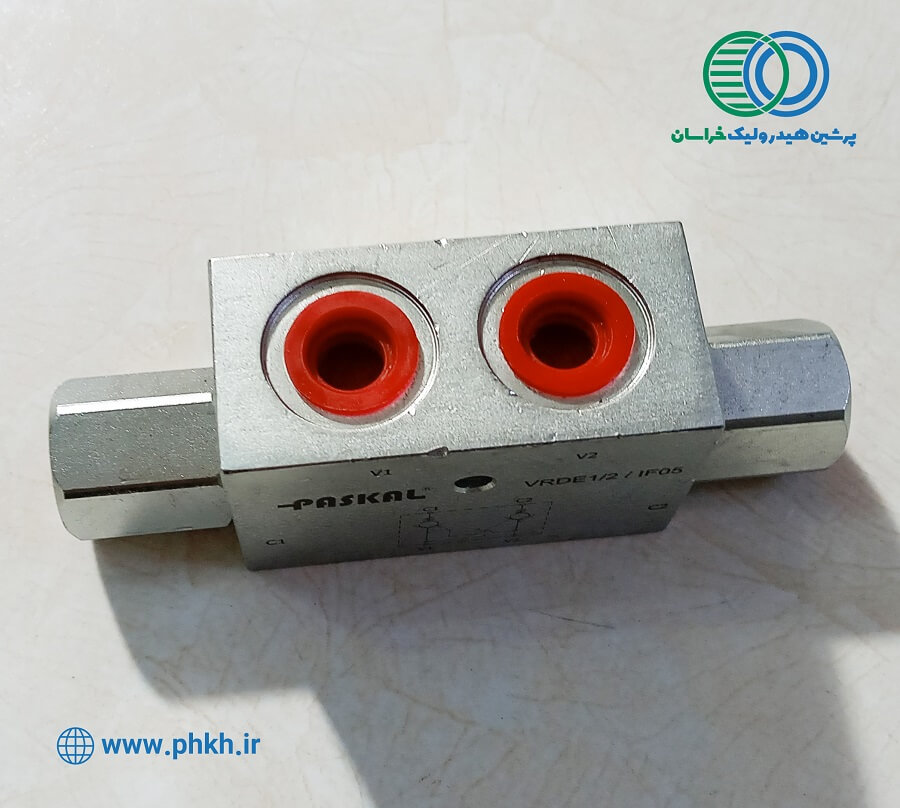

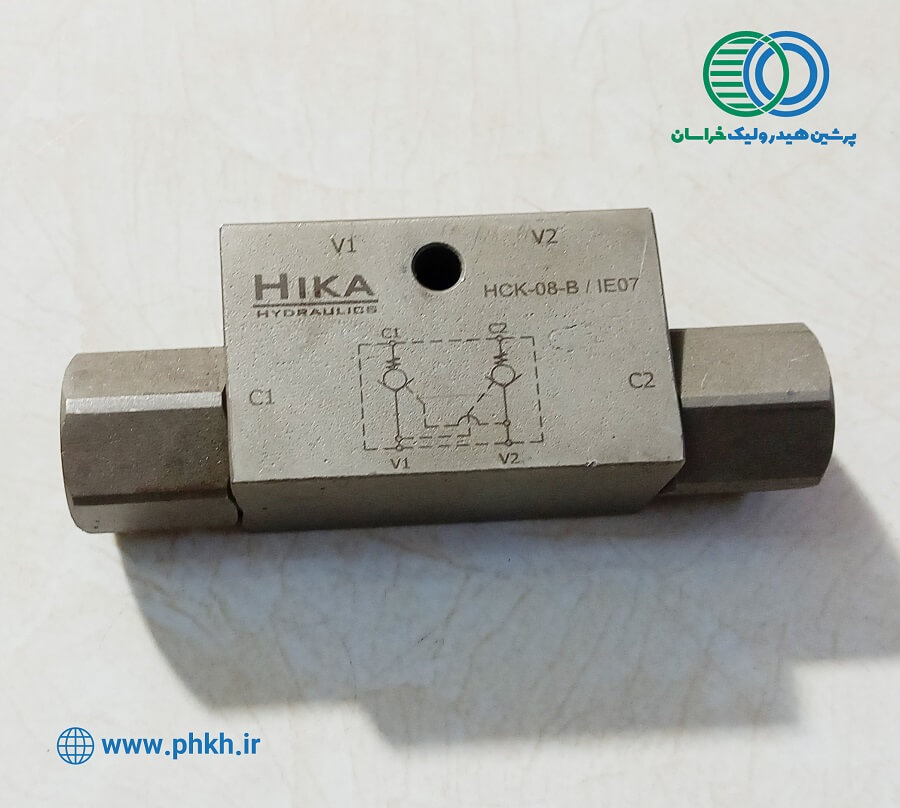

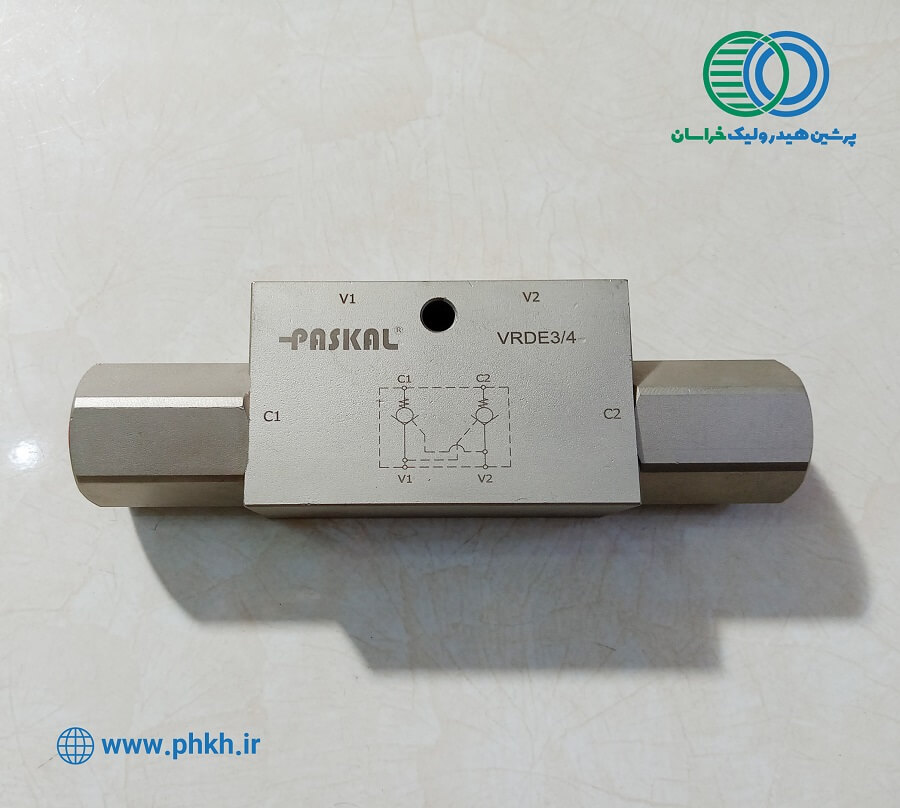

VRDE 1/2, VRDE 3/4، مدل HCK-08-B و …
موجود در سایزهای 1/2 اینچ، 3/4 اینچ و …
تنوع در تعداد ورودی/خروجی‌ها بر حسب نیاز مدار هیدرولیک
